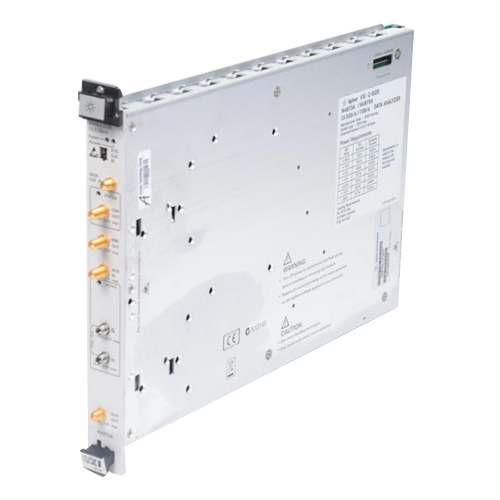

N4873A Agilent 安捷倫發生器模塊

主要特性：

? 數據范圍: 500 Mb/s 至 13.5 Gb/s
? 幅度: 0.1 至 1.8V (2.0V ，在連接器)
? 躍變時間 (10%-90%): <12ps
? 抖動: < 7ps

獲取報價

你的位置：首頁

產品中心

N4873A Agilent 安捷倫發生器模塊

概述

手冊下載

數據速率范圍：620 Mb/s 至 13.5 Gb/s

常規

數據范圍：620 Mb/s 至 13.5 Gb/s
差分和單端輸入或輸出
生成和分析偽隨機字序列（PRWS），標準 PRBS 最多 2 個？-1 和基于內存的模式，最高可達 64 Mb

發電機模塊

輸出幅度/分辨率 0.1Vpp - 1.8Vpp /5mV
轉換時間（20%-80%）：<20ps
抖動： < 9ps pp 典型值
抖動調制帶寬 DC 至 1GHz 延遲線

分析儀模塊

最小可檢測脈沖寬度：典型值為 25ps。
相位余量：1 UI - 12ps 典型值
輸入靈敏度：50mVpp 典型值 @10Gb/秒 PRBS 2？？-1 和 BER 10？？
時鐘數據恢復范圍：1.058 - 1.6 GHz、2.45-3.2 GHz 和 4.8-6.4 GHz

Keysight ParBERT 13.5Gb/s模塊是測試各種技術和應用的高速通信端口、元件、芯片和模塊等的理想解決方案。

Keysight N4872A 13.5 Gb/s發生器模塊和N4873A 13.5 Gb/s分析儀模塊均為一個VXI槽寬，并需要E4809A中央時鐘模塊。 ParBERT 13.5 Gb/s模塊能產生和分析500 Mb/s 至13.5 Gb/s的差分或單端信號。

ParBERT 13.5 Gb/s模塊使Keysight ParBERT 81250最適合下列應用：

10 千兆以太網 （10.3 Gb/s 和 9.953 Gb/s）
10 千兆光纖通道（10.51875 Gb/s）
6.25 - 6.4 Gb/s的計算和數據分配 (標準包括: Infiniband, Serial ATA, PCI-Express, Firewire, Rapid I/O, 背板, 存儲器總線)
OC-768/STM-256 （4x10.8 千兆字節/秒）
OC-192/STM-64 （1x10.8 千兆字節/秒和 16x675 兆字節/秒）
并流制造中的多串行OC-192 器件
