N1055A Keysight 是德 35/50 GHz，2/4 個端口，TDR/TDT 遠程采樣頭模塊

主要特性：

? 單端、差分和共模測量能力
? 完整的 S 參數分析，數據可導出為 Touchstone 文件格式
? 支持直流 - 67 GHz 電子校準件
? 內置校準向?qū)еС謾C(jī)械標準件（SOLT)和電子校準件
? 7 ps 超快邊沿速度可實現更高的 TDR 分辨率

獲取報價

你的位置：首頁

產品中心

N1055A Keysight 是德 35/50 GHz，2/4 個端口，TDR/TDT 遠程采樣頭模塊

概述

手冊下載

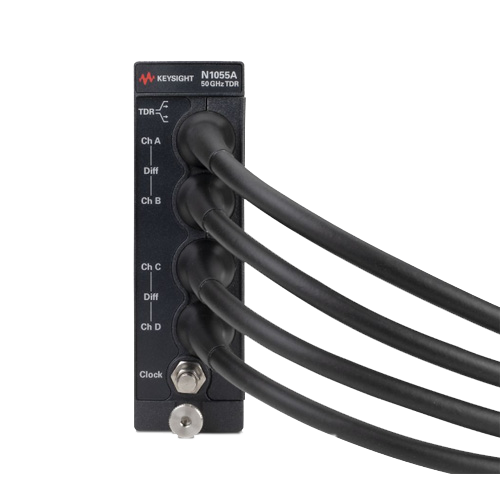

Keysight N1055A 遠程探頭模塊，可對擁有多達 16 個端口的高速設計進行快速、準確的阻抗和 S 參數測量。為 DCA-X 示波器主機配備 1 到 4 個 N1055A 時域反射儀（TDR）/時域傳輸（TDT）模塊，打造經濟型解決方案。

可選帶寬：35 或 50 GHz（可升級）
邊沿速度（10-90%，典型值）：18 ps（35 GHz）或 7 ps（50 GHz）
可選通道數：每個模塊 2 或 4 個（可升級），具有獨立的偏斜控制，每個 N1000A DCA-X 主機最多配備 16 個通道

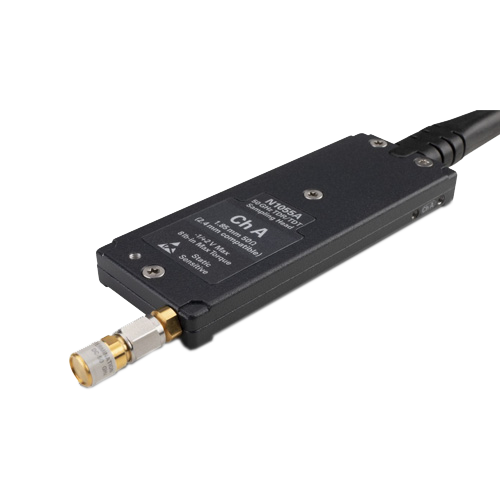

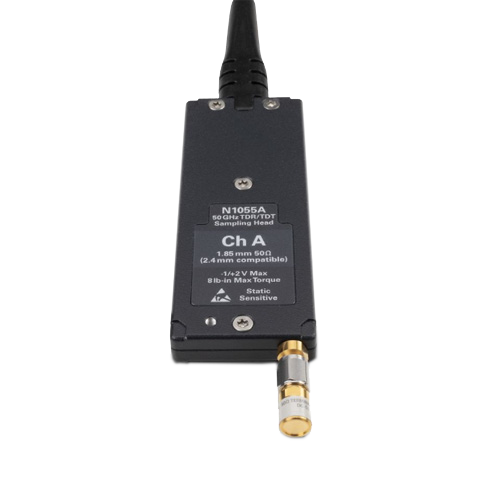

超薄遠程探頭：1.27 m 穩相電纜，2.92 mm（35 GHz）或 1.85 mm（50 GHz）連接器，以及集成的 67 GHz 二極管限幅器，可提供 ESD/EOS 保護
TDR 夾具去嵌入功能可以消除連接在遠程探頭與被測器件之間的夾具、電纜或探頭的影響
